在電子封裝技術高速發展的背景下，低溫共燒陶瓷憑借其優異的高頻特性、高集成度與可靠性，已成為芯片模塊化與微系統制造的核心材料。但LTCC的異形微結構加工對工藝精度、熱損傷控制提出了嚴苛要求。傳統激光加工存在錐度效應顯著、熱影響區（HAZ）大等問題，而水導激光技術通過創新性的水射流-激光協同機制，為LTCC加工提供了突破性解決方案。本文以LTCC微槽加工為例，解析水導激光技術的核心優勢與應用價值。
一、LTCC材料的優勢與加工難點
1、LTCC的核心優勢
LTCC通過多層陶瓷基板堆疊技術，可實現高頻電路的高密度集成，其介電常數（6-10）和損耗（tanδ<0.002）特性顯著優于傳統PCB材料。LTCC還支持三維布線與無源器件集成，廣泛應用于5G通信濾波器、汽車電子傳感器等場景。
2、加工難點
??高精度??：微槽寬度需控制在百微米級，錐度角需低于2°；
??低熱損傷??：避免高溫導致的陶瓷晶相轉變與微裂紋；
??殘留物控制??：熔融物殘留易引發電路短路，需徹底清除。
傳統干法激光加工因熱累積效應，常導致HAZ達數十微米，且錐度角超2°，難以滿足微系統集成需求。
二、水導激光技術的技術原理與案例分析
1、技術原理與機制
水導激光技術通過高壓水射流（直徑30-100 μm）全反射引導激光能量，形成柱狀光束（長度80-100 mm），結合動態冷卻與熔融物沖刷，實現材料同步去除與熱抑制。其能量分布呈平頂特性，避免傳統高斯光束的邊緣過熱問題。
2、LTCC微槽加工案例分析
（1）實驗參數與效果

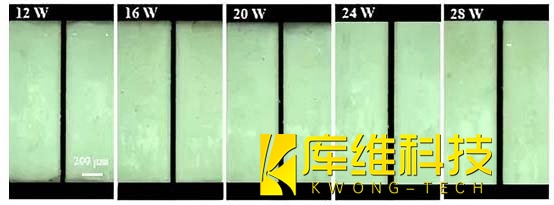

針對LTCC基板，采用波長532 nm的納秒激光，功率12-28 W，水射流速度180 m/s。加工結果顯示：
??殘留物清除??：水射流動能有效沖刷熔融物，槽壁無毛刺與碎屑堆積；
??錐度控制??：功率12-28 W時，錐度角穩定于0.2°-0.4°，較傳統激光降低1個數量級；
??熱影響抑制??：未檢測到明顯HAZ，材料晶相保持穩定。
（2）技術優勢解析
??超長柱狀光束??：均勻能量分布使材料沿軸向同步消融，突破傳統發散光束的錐度限制；
??動態冷卻機制??：水射流帶走熱量，抑制陶瓷晶粒粗化與相變；
??環保與安全??：熔渣隨水流排出，避免有毒氣溶膠污染。
三、水導激光技術的多維優勢
1、加工精度與效率提升
??深寬比突破??：可實現深徑比>20:1的微結構，適用于高密度布線；
??加工速度??：較傳統鋸切工藝提升7-10倍，且無需二次拋光。
2、材料適應性擴展
除LTCC外，該技術已成功應用于碳化硅、鈦合金等硬脆/高熔點材料，驗證了其跨領域普適性。
3、產業化應用前景
??5G通信??：用于濾波器、天線等高頻器件的微結構加工；
??醫療電子??：生物兼容性陶瓷傳感器的精密制造；
??航空航天??：耐高溫陶瓷基復合材料的無損切割。
水導激光技術通過水射流-激光協同機制，解決了LTCC加工中精度、熱損傷與殘留控制的行業痛點，為三維集成微系統提供了可靠工藝保障。隨著國內企業如庫維科技實現100%國產化設備突破，該技術在半導體封裝、MEMS傳感器等領域加速滲透。
