鋁銅異種金屬激光焊接填充物選擇：類型、作用機制及選型

發布日期：2025-09-15 11:28 ????瀏覽量：

在高端制造場景中，鋁與銅的異種連接早已不是新鮮事——鋁輕且導電，銅穩且導熱，二者互補堪稱"工業CP"。但這對"性格迥異"的金屬，卻因物理性能天差地別（鋁熔點660℃ vs 銅1083℃，熱膨脹系數差近50%）、冶金相容性差（易生成脆性Al?Cu、AlCu?金屬間化合物），讓激光焊接成了"燙手山芋"。傳統工藝試圖通過控制熱輸入、優化焊接速度來調和，但始終無法根治鋁銅直接接觸引發的裂紋和高脆性相問題。而填充金屬成為鋁銅激光焊接的破局利器。

一、填充金屬的作用機制

鋁銅焊接的核心痛點，是熔池中鋁原子與銅原子"瘋狂混搭"后生成的脆性金屬間化合物（IMC）。這些IMC硬而脆，像混入混凝土的沙礫，會直接導致接頭延展性急劇下降而斷裂。研究表明，當IMC層厚度超過10μm時，接頭強度會因硬脆特性而顯著降低。而填充金屬的引入，通過三大機制打破這一困局：

1、物理隔離+成分稀釋??

填充金屬熔入熔池后，會在鋁銅之間形成一層"隔離帶"，減少二者的直接接觸；同時通過成分稀釋效應降低鋁銅原子反應濃度，避免IMC過度生長。

2、熱物理特性緩沖??

填充金屬的熔點、熱膨脹系數介于鋁銅之間，相當于給溫差大、膨脹率不同的鋁銅裝了個"緩沖墊"，緩解熱應力集中，降低熱裂紋風險。

3、冶金反應調控??

優質的填充金屬能與鋁、銅分別發生可控冶金反應，生成新的韌性相（如Ag-Al、Ni-Cu金屬間化合物），替代原本的脆性IMC，相當于給接頭"換了更結實的骨架"。

二、填充金屬怎么選？

市面上的填充金屬主要分兩類：純金屬與錫基合金。選哪種？得看具體需求——是要更高的力學性能，還是更優的導電性？或是兼顧成本與工藝難度？

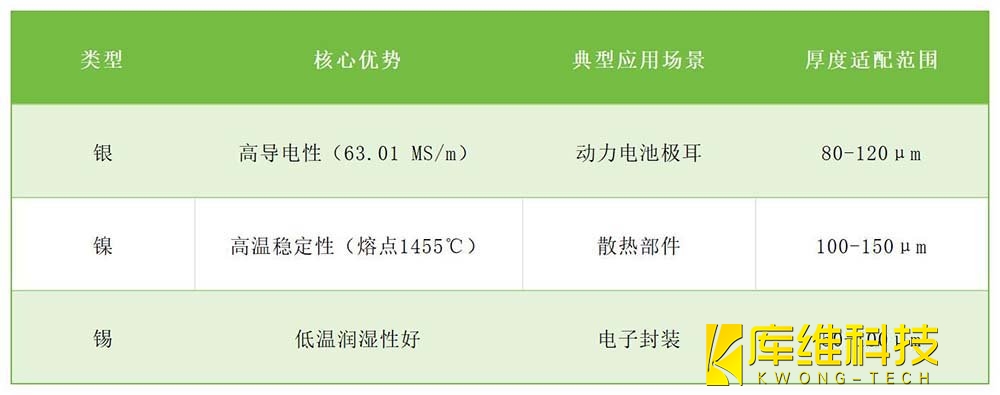

1、純金屬

純金屬填充物（如銀、鎳、錫）是鋁銅焊接的"經典選擇"，勝在成分單一、性能可控，尤其適合對電性能要求高的場景（如導電端子）。

??銀（Ag）??：銀與鋁、銅的潤濕性極佳（無需復雜預處理），熔入熔池后會均勻擴散，將鋁銅比例嚴格限制在IMC不易生成的區間。更重要的是，銀與鋁形成的Ag-Al脆性相極少，與銅生成的Ag-Cu共晶組織則韌性十足，研究顯示，0.1mm厚銀中間層可使鋁銅接頭抗拉強度提升至80MPa以上。不過，銀的價格偏高，多用于高端電子器件。
??鎳（Ni）??：鎳的熔點（1455℃）雖高于鋁，但激光焊接的高溫足以讓其熔融，與鋁反應生成NiAl?韌性相，與銅則形成Ni-Cu固溶體，雙重緩沖鋁銅差異。鎳的成本僅為銀的1/5~1/3，且表面易處理（無需鍍層），廣泛用于新能源汽車電池匯流排焊接。
??錫（Sn）??：錫熔點（232℃）遠低于鋁銅，流動性好，能快速填充鋁銅間隙。但純錫的局限性也明顯：與鋁的潤濕性較差（鋁表面易形成致密氧化膜Al?O?），且錫基熔池易吸收氫氣，導致鋁側出現微孔隙（雖不影響整體強度，但需警惕）。因此，純錫多用于對成本敏感、接頭強度要求不高的場景（如普通電子連接片）。

2、錫基合金

如果純金屬不夠用怎么辦？錫基合金（如Sn-Ag-Ti、Sn-Cu-Ni）就是"加強版"答案。通過在錫中添加其他元素（如銀、鈦、銅），能針對性解決純錫的短板。

以Sn-Ag-Ti合金為例：鈦（Ti）的加入能優先與鋁反應生成TiAl?納米顆粒，破壞鋁表面氧化膜，大幅提升潤濕性；銀（Ag）則與銅反應生成Ag-Cu共晶，減少鋁銅直接接觸。實驗證明，使用Sn-Ag-Ti合金焊接鋁銅，IMC層厚度可降低40%，接頭斷裂形貌從"沿IMC層脆斷"變?yōu)?quot;穿晶斷裂"（更抗裂）。錫基合金的熱導率較低（約50W/(m·K)），能吸收部分激光能量，相當于給熔池裝了"溫控閥"，避免鋁因過熱產生熱裂紋。

不過，錫基合金也有小問題：
