陶瓷基板作為芯片封裝的"黃金底座"，其加工精度直接決定了電子器件的性能上限。面對激光切割與機械切割兩大技術流派，企業該如何抉擇？
一、切割精度
??激光切割??憑借超短脈沖能量（皮秒級脈沖寬度僅1-10ps），可實現??±2μm??的定位精度，切口寬度可壓縮至??5μm??以下。而水導激光的"冷加工"特性可以使熱影響區（HAZ）<10μm，完美規避傳統機械切割中因熱應力導致的邊緣崩裂問題。
??機械切割??雖通過金剛石刀具實現??25-35μm??線寬，但受限于物理接觸式加工，熱影響區普遍>50μm，且隨著基板厚度增加（>1mm），崩邊率可達15%以上。有廠商實測數據顯示：激光切割的陶瓷基板在-55℃~125℃循環測試中，裂紋發生率僅為機械工藝的1/8。
二、切割效率
在??50mm×50mm??標準基板上：

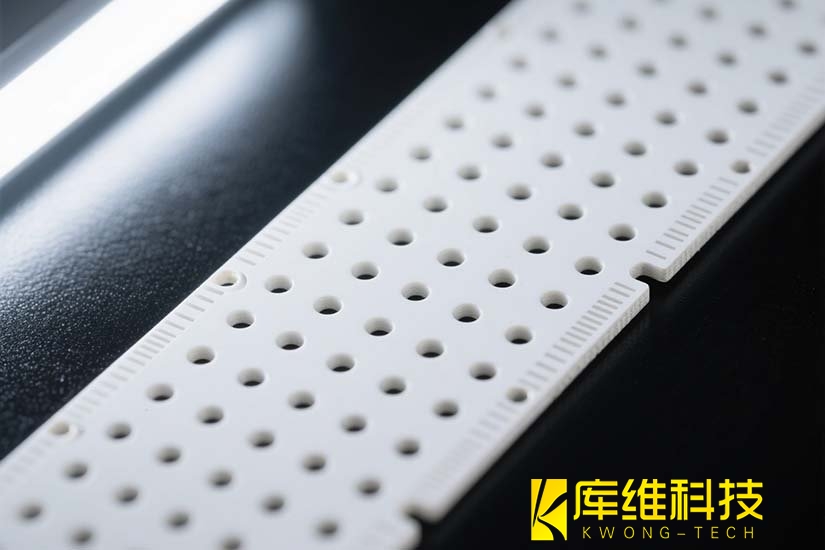

??激光切割??以??150孔/分鐘??的速度完成微孔陣列加工，支持動態路徑優化，換型時間<3分鐘
??機械切割??雖單孔成本降低30%，但加工效率僅??50孔/分鐘??，且需頻繁更換刀具
三、技術成本

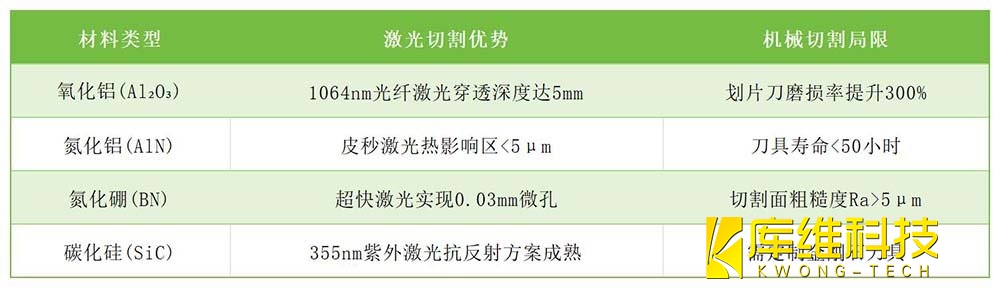

四、材料適配
五、場景適配
1、新能源汽車：IGBT模塊
??激光方案??：0.1mm級微通道切割，熱影響區<10μm，滿足170℃高溫可靠性要求
??機械方案??：3mm以上厚板切割尚可，但無法應對0.3mm超薄基板需求
2、5G通信：毫米波器件
??激光方案??：氮化鋁基板0.02mm微孔加工，支持256通道陣列
??機械方案??：異形孔加工需多次定位，效率損失達60%
3、醫療電子：MEMS傳感器
??激光方案??：氧化鋯基板0.02mm孔壁粗糙度Ra<0.5μm，確保生物兼容性
??機械方案??：無法實現<0.05mm孔徑加工
六、選型指南
1、看精度需求
精密電子（如半導體封裝）：選皮秒紫外激光（±5μm精度）；
厚板粗加工（如陶瓷結構件）：選水刀切割（成本低）。
2、看材料厚度
<3mm薄基板：光纖激光（效率最高）；
>10mm厚基板：水刀/劃片刀（激光能量不足）。
3、看產量規模
大批量生產：激光切割+自動化上下料；
小批量定制：機械切割（設備投資低）。
在陶瓷基板向??0.01mm級超薄化??、??2000孔/cm²超高密度??演進的今天，激光切割憑借其??精度無損、效率躍遷、成本可控??的三重優勢，正成為高端制造的主流選擇。建議企業在5G基站、車規芯片等關鍵領域率先布局激光切割技術。
